Единичный экземпляр. Что делает «Ибис» на борту лебединского карьера

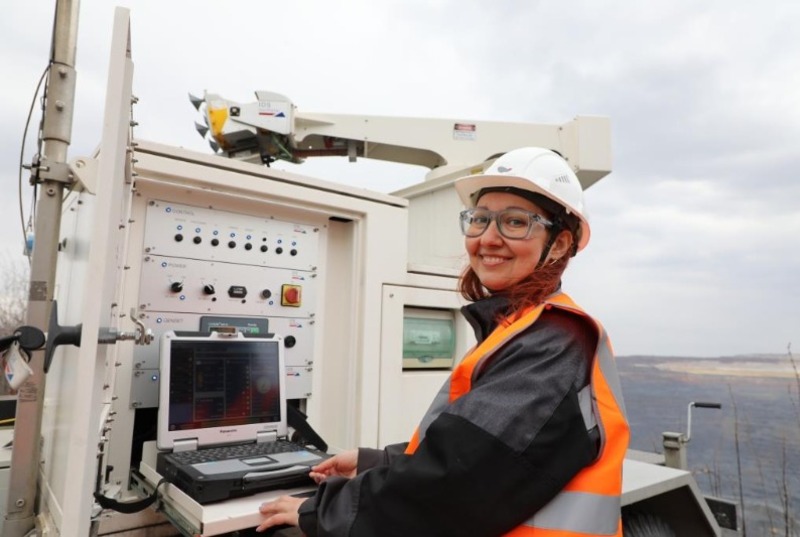

Фото: Александр Белашов 40 секунд требуется мобильному интерферометрическому радару, чтобы отсканировать пространство на 360 градусов.
Нет, «Ибис» — это не птица отряда пеликанообразных. Это интерферометрический радар IBIS-Arc-SAR. Конечно, что-то схожее у них есть: устройство, словно птица, водит клювом — пространство вокруг сканирует увенчанная аппаратурой «голова» установки. Это антенна с синтезированной апертурой, которая работает на электромагнитных волнах.
Работает круглосуточно
Как отмечает начальник маркшейдерского участка карьера по деформациям геолого-маркшейдерского управления Анастасия Новлянских , «Ибис» направляет волны, а затем принимает их обратно. В случае изменения длины волны прибор регистрирует смещение.
«Радар круглосуточно в режиме реального времени производит сканирование поверхностей откосов уступов карьера. Полученные данные передаются на компьютер для обработки и графического отображения результатов измерений, – говорит маркшейдер. – Мы наблюдаем за изменениями, чтобы не упустить критические деформации – смещение поверхности уступа в сторону карьера».После таяния снега или обильных осадков порода насыщается влагой и может произойти оползень. Автоматизированный круглосуточный мониторинг помогает вовремя выявлять малейшие смещения, произвести анализ и принять меры для безопасного ведения горных работ.
В режиме реального времени
Раньше главным помощником лебединских маркшейдеров в этом деле были… глаза, тахеометр, нивелир и GNSS-оборудование (спутниковые системы определения местоположения с помощью специальных геодезических приёмников).
Специалисты выезжали на наблюдательную станцию в карьере и выполняли инструментальные наблюдения за контрольными точками.
«Мы забивали металлические штыри на большом расстоянии друг от друга и наблюдали за изменениями, – рассказывает Анастасия. – Инструментальный мониторинг на наблюдательных станциях выполняется и по сей день. Но в большей степени сегодня ориентируемся на данные радара, так как он выполняет круглосуточные наблюдения в автоматизированном режиме. В нашей стране таких приборов – единицы».Интерферометрический радар на комбинате приобрели на этапе строительства комплекса циклично-поточной технологии. Новый проект требовал ещё тщательнее контролировать устойчивость бортов и уступов открытых горных выработок.
«При движении ленты конвейера происходит вибрация, которая воздействует на опоры. А значит, и на горную породу, – описывает ситуацию маркшейдер. – Радар отслеживает смещение с точностью до одной десятой доли миллиметра».«Ибис» бдит
«Помощника» расположили у смотровой площадки карьера — самой удобной для наблюдения отметке. Панорамная камера с высоким разрешением в режиме реального времени делает снимки карьера. Специалисты маркшейдерского участка по деформациям анализируют результаты измерений и проверяют спорные моменты.
«Группа по работе с радаром выезжает в карьер каждый день, чтобы оценить ситуацию на наблюдаемых участках, – отмечает Анастасия. – К счастью, критических ситуаций не возникает, но бдительность в нашем деле необходима».Последние новости
