Все, что вы хотели знать о частотниках: как они работают, зачем нужны и почему ломаются

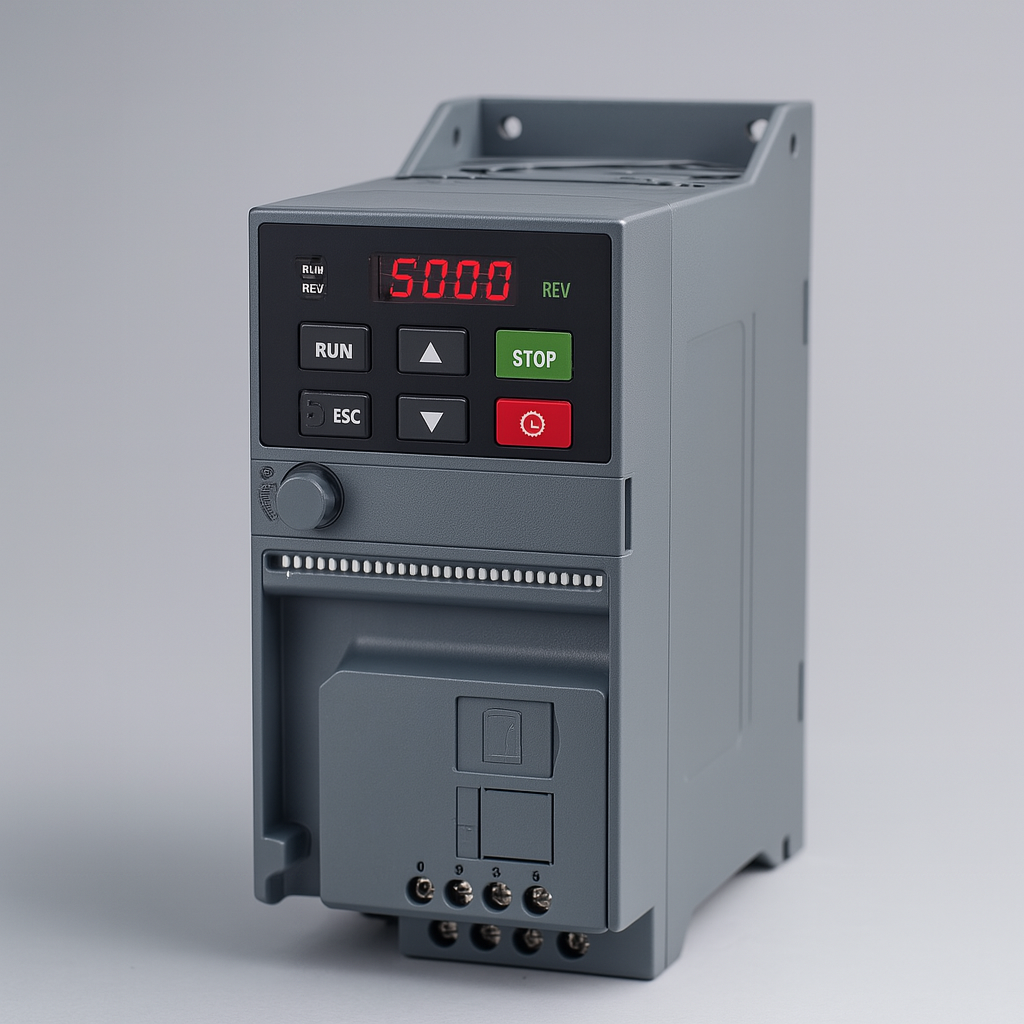

Частотный преобразователь (или «частотник», как его часто называют на производстве) — это электронное устройство, которое управляет скоростью вращения электродвигателя, изменяя частоту и амплитуду подаваемого на него напряжения. Применяется он в самых разных отраслях: от вентиляции и насосов до лифтов и конвейеров. В двух словах, это незаменимый помощник, когда нужно обеспечить точный и плавный контроль за работой электродвигателя.

Частотники позволяют:

  • Экономить электроэнергию
  • Снижать нагрузку на механические компоненты
  • Повышать срок службы оборудования
  • Обеспечивать плавный пуск и останов
  • Регулировать производственные процессы с высокой точностью

Как работает частотный преобразователь?

Принцип работы частотного преобразователя базируется на преобразовании электрической энергии переменного тока в форму, подходящую для точного управления асинхронным электродвигателем. Это можно представить в виде трёх основных этапов:

  1. Выпрямление входного напряжения
    Сначала переменный ток из сети проходит через выпрямитель, который превращает его в постоянный ток. Обычно это делается при помощи диодов или тиристоров.
  1. Фильтрация
    Затем ток попадает на промежуточную цепь, где сглаживается при помощи конденсаторов. Это необходимо для стабильности выходного сигнала.
  1. Инверсия
    На последнем этапе инвертор (обычно на базе транзисторов IGBT) преобразует постоянный ток обратно в переменный, но уже с регулируемой частотой и напряжением. Именно этот процесс и дает возможность управлять скоростью двигателя.

Разновидности частотных преобразователей

Частотные преобразователи классифицируются по различным признакам:

По типу нагрузки:

  • Скалярные (V/f) — простые в настройке, подходят для насосов, вентиляторов
  • Векторные — обеспечивают более точное управление, особенно на низких скоростях
  • С прямым моментом (DTC) — максимально точный контроль, чаще применяется в промышленности

По способу подключения:

  • Однофазные
  • Трехфазные

По степени защиты:

  • Обычные (для сухих помещений)
  • С повышенной герметичностью (например, IP65 — для пыльных или влажных сред)

Где применяются частотные преобразователи

Частотники востребованы в самых разнообразных областях, включая:

  • Системы HVAC (отопление, вентиляция, кондиционирование)
  • Водоснабжение и канализация
  • Конвейеры и автоматические линии
  • Лифтовое оборудование
  • Металлообрабатывающие станки
  • Промышленные роботы
  • Горнодобывающее и строительное оборудование

Их использование позволяет не только повысить эффективность производства, но и снизить износ механизмов за счет плавного регулирования.

Почему частотные преобразователи выходят из строя?

Несмотря на высокую надежность, частотные преобразователи могут выходить из строя. И чаще всего — не по вине производителя. Вот самые распространённые причины:

  1. Перегрев
    Высокие температуры — злейший враг любой электроники. Если частотник плохо охлаждается (забиты вентиляционные отверстия, отказал вентилятор, высокая температура окружающей среды), это может привести к перегреву и повреждению компонентов.
  1. Пыль и влага
    Отсутствие герметичности или эксплуатация в неподходящей среде часто приводит к попаданию внутрь пыли и влаги, что вызывает короткие замыкания, коррозию и сбои в работе.
  1. Перенапряжение и скачки тока
    Мгновенные скачки напряжения, например при включении мощного оборудования или при грозовых разрядах, могут повредить силовые компоненты преобразователя.
  1. Неисправности на выходе
    Если подключенный двигатель неисправен, имеет межвитковое замыкание или перекос фаз — это может привести к выходу из строя и самого частотника.
  1. Ошибки монтажа и настройки
    Неправильное подключение, несоответствие длины кабелей, отсутствие заземления — всё это провоцирует перегрев, паразитные токи и даже электромагнитные помехи.
  1. Износ компонентов
    Конденсаторы со временем теряют ёмкость, вентиляторы — обороты, изоляция — прочность. Всё это ведёт к деградации оборудования.

Симптомы неисправности частотного преобразователя

Заметить проблему заранее — реальная возможность избежать поломки и простоев. Вот ключевые сигналы бедствия:

  • Повышенный уровень шума от вентилятора
  • Частые ошибки на дисплее (например, «OV» — перенапряжение, «OH» — перегрев)
  • Мерцание дисплея или странные символы
  • Постоянные перезапуски
  • Пропадание связи с ПЛК или панелью оператора
  • Нестабильная работа двигателя

Как продлить срок службы частотного преобразователя

Чтобы преобразователь служил долго и не подводил в самый неподходящий момент, соблюдайте простые, но важные правила:

Регулярное техническое обслуживание:

  • Проверка чистоты внутренних компонентов
  • Очистка фильтров и вентиляционных каналов
  • Проверка на предмет перегрева или потемнения плат

Правильная установка:

  • Установка в вентилируемом, защищённом от пыли месте
  • Качественное заземление
  • Соблюдение расстояний между устройствами

Подбор по нагрузке:

  • Не использовать частотник с перегрузкой
  • Учитывать пусковые токи и особенности двигателя

Использование защиты:

  • Установка варисторов и УЗИП
  • Применение фильтров ЭМС
  • Использование тепловой защиты двигателя

Частотные преобразователи и энергия: экономия или иллюзия?

Одно из главных преимуществ частотного преобразователя — снижение энергопотребления. Особенно это заметно в насосах и вентиляторах, где снижение скорости вращения ведёт к квадратичному снижению мощности.

Пример:
Если скорость двигателя снижается на 20%, энергопотребление падает почти на 50%. Это колоссальная экономия в промышленных масштабах.

Советы по выбору частотного преобразователя

При выборе частотника ориентируйтесь на следующие параметры:

  • Мощность двигателя (с запасом в 10–20%)
  • Тип нагрузки (насос, вентилятор, станок и т.д.)
  • Условия эксплуатации (влажность, пыль, температура)
  • Наличие обратной связи (датчики, энкодеры)
  • Необходимость в плавном пуске/торможении
  • Совместимость с другими устройствами управления

Частотный преобразователь как элемент цифровизации

Современные модели частотников нередко обладают встроенными функциями, которые позволяют:

  • Подключаться к сетям Ethernet
  • Работать по протоколам Modbus, ProfiNet и другим
  • Записывать логи событий
  • Отправлять предупреждения о сбоях
  • Служить полноценным элементом IIoT

Таким образом, частотный преобразователь становится не только устройством регулировки, но и полноценной частью интеллектуальной автоматизации.

Частотный преобразователь — это не магия и не черный ящик. Это полезный, разумный и в целом надёжный прибор, который играет ключевую роль в современном производстве и быту. Знание принципов его работы и типичных неисправностей помогает не только эффективно его использовать, но и избежать лишних затрат на ремонт или простой оборудования.

Правильный выбор, качественная установка и регулярное обслуживание — вот три кита, на которых держится долгая и стабильная жизнь любого частотного преобразователя.
